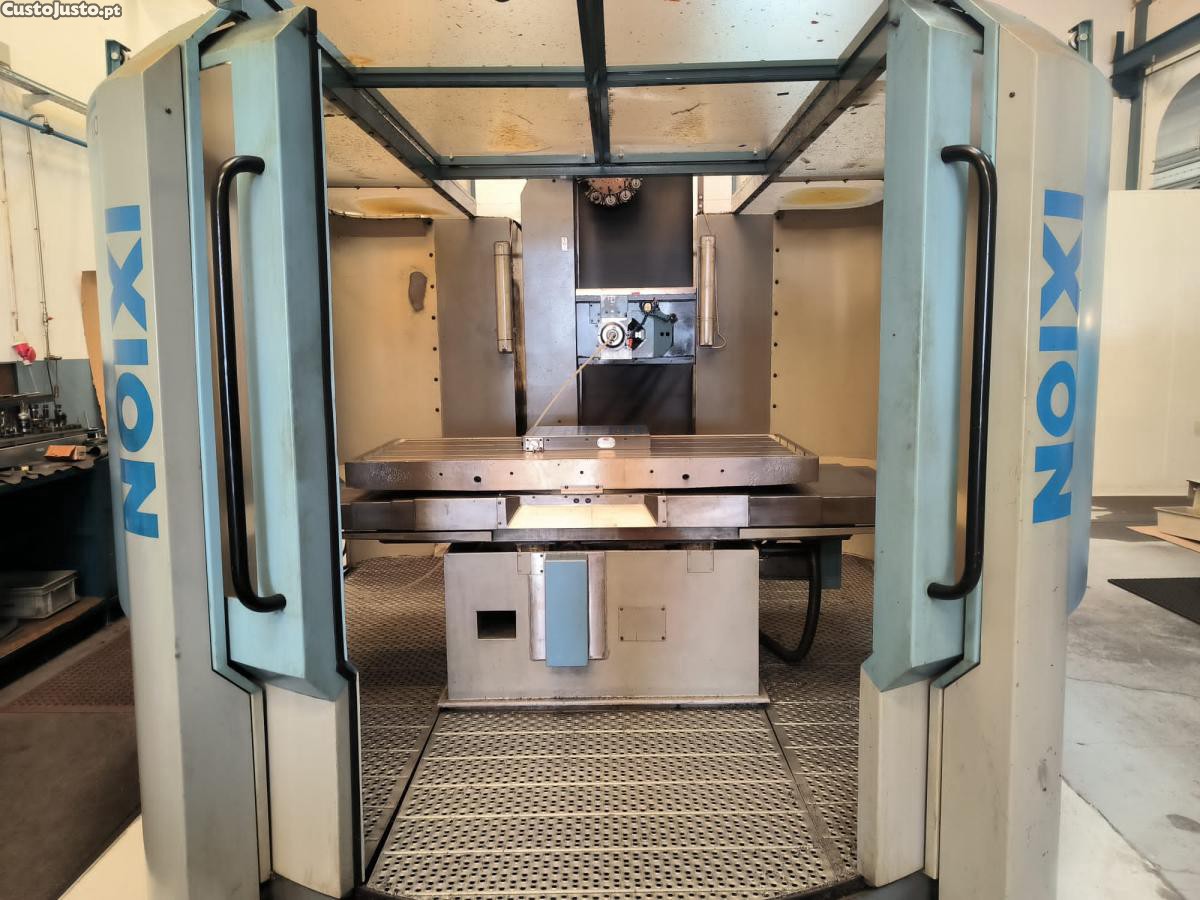

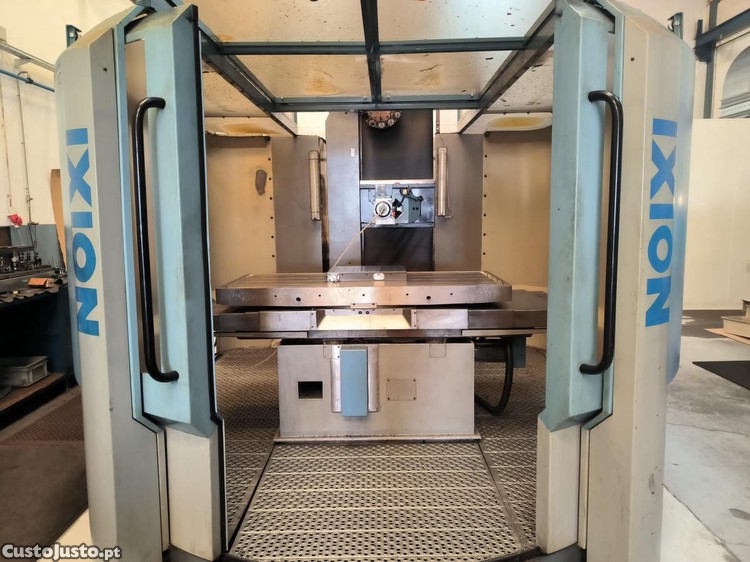

Ixion TL 1004

Ixion TL 1004
Máquina de furação profunda
Marca: Ixion
Modelo: TL 1004

Cursos
X: 1000mm
Y: 1000mm
Z: 1000mm
W: 1000mm

A mesa roda manualmente
Carrossel Iso40
No software pode aferir100ferramentas


Deslocamentos dos eixos
Pinola TL 604 (Z) 600 mm
Pinola TL 1004 (Z) 1000 mm
Fuso vertical (padrão) (Y) 400 mm
Fuso vertical (opcional) (Y) 800 mm
Mesa (superfície 1375 mm x 700 mm) (X) 700 mm
Mesa (superfície 1675 mm x 700 mm) (X) 1000 mm
Torre móvel na direção de furação (W) 1100 mm
Mesa rotativa (opção) (B) 360

Mesa
Superfície da mesa padrão 1375 mm x 700 mm
Superfície da mesa opcional 1675 mm x 700 mm
Carga máxima da mesa 3000 kg
Porta-ferramentas
Porta-ferramentas SK 40 segundo DIN 69871
Pinos de fixação segundo DIN 69872
Pinos de fixação (IK-Spindel) segundo DIN 69872 Forma A
Acionamento do fuso principal 3,0 kW
Com 100% de carga contínua (ED), S1 3,0 kW
Com 50% de carga intermitente, S6 5,5 kW
Número de rotações do fuso diretamente programável 100 a 4000 rpm

Desempenho em operação:
Diâmetro de furação em aço 2312 até Ø 32 mm
Rosqueamento M20
Acionamento do mandril principal 5,5 kW
Com 100% de carga contínua (ED), S1 5,5 kW
Com 50% de carga intermitente, S6 7,5 kW
Número de rotações do mandril diretamente programável 100 a 4000 rpm
Diâmetro de furação em aço 2312 até Ø 32 mm
Rosqueamento M24

Preço: 67.000EUR + iva
